Wie schließe ich Displays an?

Grundsätzlich gilt unsere Empfehlung: Schließt die Displays niemals am Empfängerstrom an. Dafür gibt u.a. folgende Gründe:

• Niemand kann garantieren, dass die Displays über ein gemeinsam genutztes Stromnetz Auswirkungen auf das System haben.
• Die Erfahrung hat gezeigt, dass Ihr die Displays so oft zeigen müsst, dass Gefahr eines geschwächten Flug-Akkus besteht.

Bild	Beschreibung

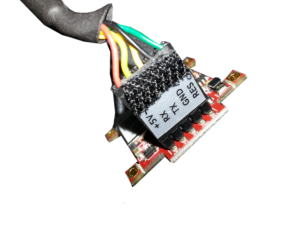

	Das Foto zeigt ein angeschlossenes uOLED-96-G2 via USB Programmierkabel. Der Anschluss über das beiliegende Flachbandkabel ist aber von der Belegung, den Farben und den Bezeichnungen identisch.

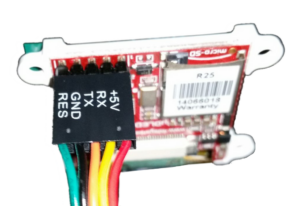

	Das Foto zeigt ein uOLED-128-G2, welches identisch im Aussehen zum uOLED-160-G2 ist. Der Stecker sitzt bei beiden Displays identisch.

Anmerkungen:

1. Als Faustformel für die Displaygrößen uOLED-96-G2, uOLED-128-G2, uLCD-144-G2 und uOLED-160-G2 gilt: Die 5V sitzen auf der äußeren Leiste beim SD-Karten-Slot.
2. Bei den größeren Displays steht die Belegung auf der Platine (5V und GND).
3. Die einfachste Verkabelung ist mit einem 2-adrigen Kabel für die 5V und das GND.
4. GND steht für Ground und ist somit Minus.

Weitere Informationen findet Ihr in der Schnellstartanleitung, die bei dem jeweiligen Display enthalten ist. Zu guter Letzt beachtet bitte die Beschriftung des beiliegenden Kabels.

Grundsätzlich gilt: Wenn Ihr unsicher seid, dann fragt bitte nach.
